Raccordo Femmina Automatico Cilindrico Tubo Aria Innesto Aggancio Rapido

Raccordo Femmina Automatico Cilindrico Tubo Aria Innesto Aggancio Rapido

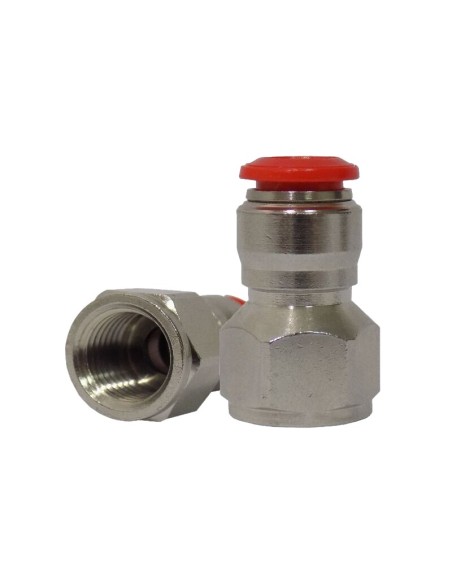

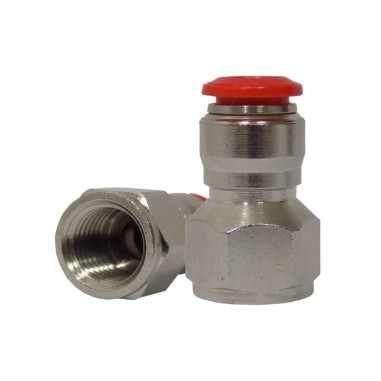

Il raccordo diritto femmina cilindrico con innesto rapido push-in è il raccordo automatico per tubi plastici in impianti pneumatici e del vuoto, con corpo e capsula in ottone nichelato, pinza di aggancio tubo in acciaio inox AISI 301 e spintore di rilascio in resina acetalica rossa. La filettatura femmina gas cilindrica conforme ISO 228 Classe A consente il collegamento diretto su raccordi e componenti maschio standard senza adattatori. La guarnizione interna sagomata in NBR e la guarnizione filetto in NBR garantiscono la tenuta su aria compressa e vuoto da -20°C a +80°C con pressione massima 15 bar. La pinza in acciaio inox assicura l'aggraffaggio sicuro su tubi in PA6, PA11, PA12, Polietilene, Poliuretano, PTFE e FEP anche in condizioni di urti e vibrazioni. Disponibile in tre combinazioni tubo/filettatura: Ø6×1/8", Ø8×1/4" e Ø10×1/4".

Caratteristiche

• Corpo e capsula: ottone nichelato
• Pinza aggancio tubo: acciaio inox AISI 301
• Spintore rilascio tubo: resina acetalica rossa
• Guarnizione interna e filetto: NBR sagomata
• Filettatura femmina gas cilindrica conforme ISO 228 Classe A
• Fluidi compatibili: aria compressa, vuoto
• Tubi compatibili: PA6, PA11, PA12, Polietilene, Poliuretano, PTFE, FEP
• Temperatura minima: -20°C / massima: +80°C
• Pressione minima: -0,99 bar / massima: +15 bar
• Diametri tubo disponibili: Ø6, Ø8, Ø10 mm

Specifiche Tecniche
