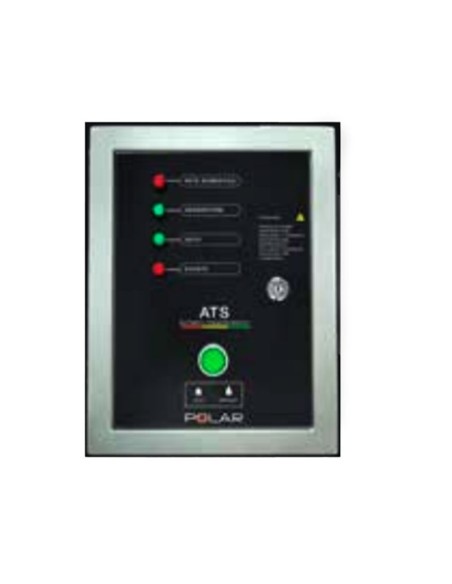

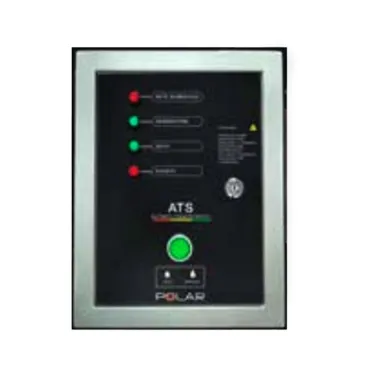

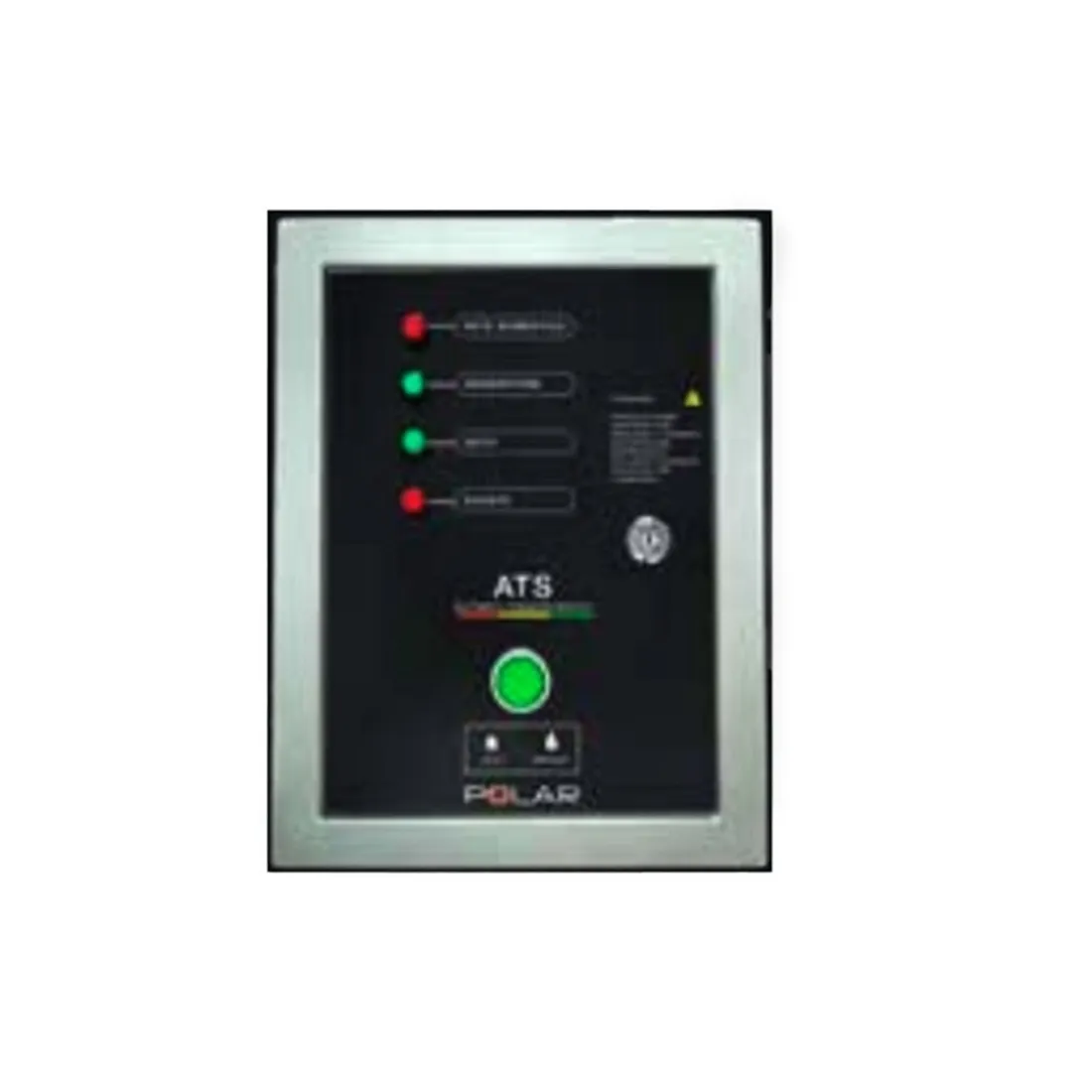

Polar 65380 ATS-3-400 Quadro ATS per Generatore Avviamento Automatico Max 10kW

Polar 65380 ATS-3-400 Quadro ATS per Generatore Avviamento Automatico Max 10kW

Il quadro ATS Polar 65380 modello ATS-3-400 è il sistema di commutazione automatica che trasforma il generatore predisposto in una vera alimentazione di emergenza, senza interventi manuali. Quando la rete elettrica viene a mancare, il quadro avvia il generatore entro 2-6 secondi, attende 5 secondi di funzionamento regolare e trasferisce il carico sul gruppo elettrogeno. Al ritorno della rete riporta automaticamente l'impianto sull'alimentazione principale e arresta il generatore dopo 5 secondi di funzionamento a vuoto. La gestione è affidata a un controllo digitale a microcontrollore che esegue fino a 3 tentativi di avviamento e, in caso di mancata partenza, attiva la segnalazione FAULT mantenendo memoria dell'errore. Il caricabatteria integrato da 2 A mantiene carica la batteria del generatore, così il gruppo resta pronto a intervenire anche dopo lunghi periodi di inattività. Gestisce carichi fino a 10 kW e viene fornito con cavo di collegamento da 2 m al pannello di controllo del generatore.

Caratteristiche

• Avviamento automatico del generatore entro 2-6 secondi dalla mancanza rete
• Commutazione automatica del carico dalla rete al generatore e ritorno
• Arresto automatico del generatore dopo 5 secondi senza carico al ripristino rete
• Fino a 3 tentativi automatici di avviamento con segnalazione FAULT
• Controllo automatico della valvola dell'aria (starter) se presente sul generatore
• Caricabatteria integrato per la batteria del generatore, corrente di carica 2 A
• Modalità AUTO e MANUALE selezionabili dal pannello frontale
• Spie di stato rete, generatore, AUTO e guasto
• Schemi di collegamento per impianti monofase e trifase a doppia tensione
• Indicato per i generatori con codice 65350, 65360 e 65370 predisposti per ATS
• Conforme alle direttive LVD 2014/35/UE ed EMC 2014/30/UE

Dotazione inclusa

• Quadro ATS 65380 ATS-3-400
• Cavo di collegamento al generatore 2 m
• Manuale d'uso e manutenzione
